Como Acender um LED com Arduino: O Guia Definitivo para Iniciantes

Seja bem-vindo ao “Hello World” do mundo da eletrônica!

Se até hoje você só viu linhas de código gerando textos na tela do computador, prepare-se: neste tutorial, seu código vai atravessar a tela e controlar o mundo físico pela primeira vez.

Acender um LED pode parecer um passo simples, mas é a base absoluta para controlar motores, displays, relés e criar projetos incríveis de automação. Vamos lá?

🛠️ O que você vai precisar

Para montar este projeto, você precisará dos seguintes componentes:

• 1x Placa Arduino (Uno, Nano ou Mega)
• 1x LED (de qualquer cor)
• 1x Resistor de 220 Ω (vermelho, vermelho, marrom)
• 1x Protoboard (placa de ensaio)
• 2x Jumpers (fios de conexão Macho-Macho)
• 1x Cabo USB para conectar o Arduino ao computador

💡 Não tem um resistor de 220 Ω? Qualquer resistor entre 150 Ω e 330 Ω funcionará perfeitamente para este teste.

⚡ Conhecendo o LED: Quem é Anodo e Catodo?

Antes de sair espetando fios na placa, precisamos entender como o LED funciona. A palavra LED significa Diodo Emissor de Luz.

Diferente de uma lâmpada comum da sua casa, o LED tem lado certo para ser ligado. Se você ligar ao contrário, ele simplesmente não vai acender (mas não se preocupe, ele não vai explodir!).

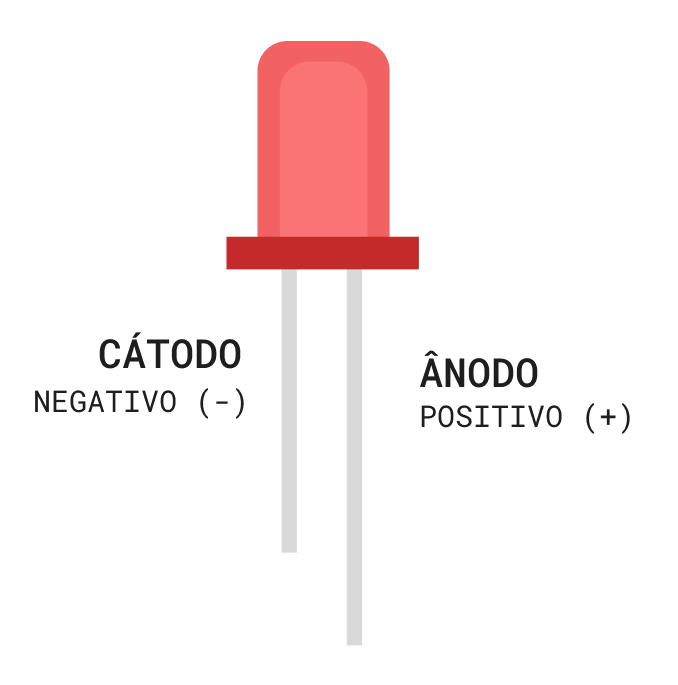

Em eletrônica, dizemos que o LED possui polaridade:

• Anodo (+): É o lado POSITIVO. Ele possui a perna mais longa. É por onde a corrente elétrica DEVE entrar.
• Catodo (-): É o lado NEGATIVO. Ele possui a perna mais curta e um pequeno lado achatado no corpo de plástico do LED. É por onde a corrente sai em direção ao Terra (GND).

🧠 Dica para nunca mais esquecer:

• Anodo = Aumentado (Perna maior) = + (Positivo)
• Catodo = Curtinho (Perna menor) = - (Negativo)

🛑 Por que precisamos de um Resistor?

O LED é um componente muito “guloso”: se você ligá-lo diretamente nos 5 Volts do Arduino, ele vai tentar puxar toda a energia de uma vez e vai queimar em menos de um segundo.

O resistor funciona como um “freio de mão” ou uma torneira semi-aberta, limitando a quantidade de corrente elétrica que passa até o LED, garantindo que ele acenda brilhante e em segurança.

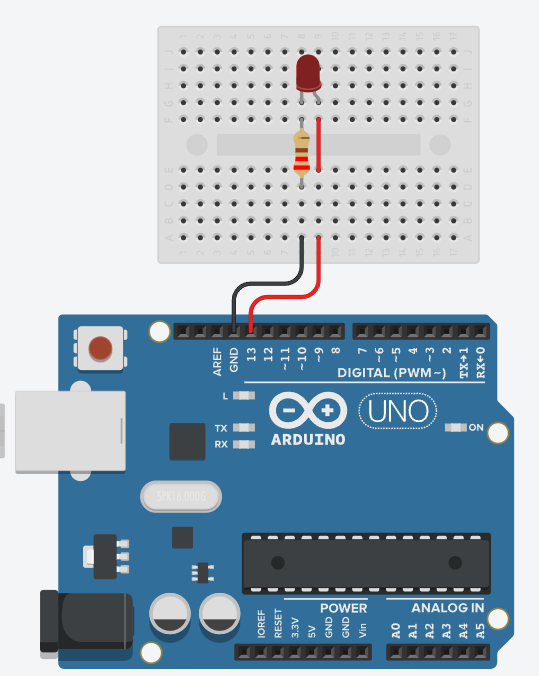

🔌 Montando o Circuito Passo a Passo

Com o Arduino desconectado do computador, siga a ordem de montagem na sua protoboard:

1. Espete o LED na protoboard, deixando as pernas em furos diferentes.
2. Conecte uma ponta do Resistor de 220 Ω na mesma linha do Catodo (perna menor) do LED.
3. Conecte a outra ponta do resistor ao pino GND (Terra) do Arduino usando um jumper.
4. Conecte um jumper saindo da mesma linha do Anodo (perna maior) do LED direto para o Pino Digital 13 do Arduino.

💻 O Código (Sketch)

Abra a sua IDE do Arduino, apague todo o código padrão e cole o script abaixo:

// Define o pino onde o LED está conectado
const int PINO_LED = 13;

void setup() {
  // Configura o pino 13 como uma SAÍDA de energia
  pinMode(PINO_LED, OUTPUT);
}

void loop() {
  digitalWrite(PINO_LED, HIGH); // Liga o LED (envia 5V)
  delay(1000);                  // Aguarda 1 segundo (1000 milissegundos)

  digitalWrite(PINO_LED, LOW);  // Desliga o LED (envia 0V)
  delay(1000);                  // Aguarda mais 1 segundo
}

🧐 Entendendo o Código em 3 Linhas:

• pinMode(13, OUTPUT): Diz ao Arduino que o pino 13 vai “mandar” energia para fora.
• digitalWrite(13, HIGH): Manda 5 Volts para o pino 13, acendendo o LED.
• digitalWrite(13, LOW): Corta a energia do pino 13, apagando o LED.
• delay(1000): Faz a placa esperar 1000 milissegundos (1 segundo) antes de ir para a próxima instrução.

🚀 Testando o Projeto

1. Conecte o cabo USB no Arduino e no seu computador.
2. Na IDE do Arduino, selecione a sua placa e a Porta COM correta.
3. Clique no botão Carregar (Seta para a direita no canto superior).

Se tudo deu certo, você verá o LED piscar a cada 1 segundo! 🎉

[“IMAGEM SOBRE o circuito real montado e funcionando com o LED aceso na bancada”]

🚨 Meu LED não acendeu! E agora?

Calma, isso é super normal na eletrônica! Verifique estes pontos rápidos:

• O LED está ao contrário? Desconecte o USB, inverta as perninhas do LED e tente de novo.
• Mau contato na protoboard? Empurre um pouco mais os fios e componentes para garantir que estão firmes.
• Pino correto? Certifique-se de que o fio positivo está exatamente no pino 13 e o outro no GND.

🎯 Desafio Prático!

Agora que seu primeiro circuito funcionou, que tal personalizar?

Desafio: Mude o código para fazer o LED piscar super rápido (estilo lâmpada estroboscópica), ficando ligado por apenas 100 milissegundos e desligado por 100 milissegundos.

const int PINO_LED = 13;

void setup() {
  pinMode(PINO_LED, OUTPUT);
}

void loop() {
  digitalWrite(PINO_LED, HIGH); // Liga o LED
  delay(100);                   // Espera apenas 100 milissegundos

  digitalWrite(PINO_LED, LOW);  // Desliga o LED
  delay(100);                   // Espera apenas 100 milissegundos
}
